Поврзување на LED диода со микро:бит

 Инструкции како да прикачите LED на микро:бит на BBC.

Што ќе ви треба:

• ·         BBC микро:бит
• ·         Микро USB кабел
• ·         Пакет батерии со 2 x AAA батерии
• ·         LED диода
• ·         отпорници
• ·         3 x кабли за штипки од крокодил

Што се на LED диоди?

LED (Light Emitting Diode - диода што емитува светлина) е полупроводнички уред кој емитира светлина кога електрична струја поминува низ неа. LED диодите најчесто се користат во различни апликации поради нивната ефикасност и долг животен век.

Кога поврзувате LED, како и со која било компонента, важно е да го поврзете правилно. При поблиска проверка, ќе забележите дека вашата LED има еден крак пократок од другиот. Подолгиот крак (Анода) се поврзува со извор на енергија, а пократкиот крак (Катода) се поврзува со GND (Заземјување).

Зошто се потребни отпорници?

Отпорник ја ограничува струјата што тече низ LED, спречувајќи ја да изгори.

Отпорниците доаѓаат во различни форми и големини.

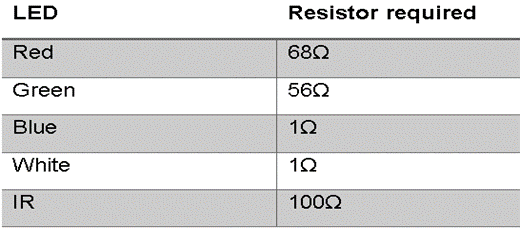

Според законот на Ом, можно е да се пресмета отпорот потребен за секој тип на LED. Обично, следните отпорници може да се користат со секој тип на LED:

Инструкции за поврзување со каблите

·    Исклучете го микро:битот од компјутерот и исклучете ја батеријата.

·    Користете крокодилска штипка за да го поврзете краткиот (катода) крак на вашата LED диода со двата краја на вашиот отпорник.

·    Поврзете уште еден клип за крокодил од другиот крај на вашиот отпорник со GND на вашиот микро:бит.

·    Поврзете крокодилска штипка со долгиот (анода) крак на вашиот LED и прикачете ја на пин 0.

Програмирање за вашата LED сијаличка:

Преземете ја програмата на вашиот micro:bit (download)



Прашања:

1: Што е LED диода?

2: Што е потребно за да се поврзи LED диода и микро:бит?

3: Како да се поврзи LED диода со микро:бит?

4: Зошто е потребен отпорник со LED диода?

5: Како ќе се програмира микро:битот за контрола на LED диодата?

Конструирање модели со примена на Микробит (светлосен аларм)



Вежба1: Мерење интензитет на светлина со микро бит

1.       На почетокот, нека на микробитот се појави буквата М.

2.       За да го измериме интензитетот на светлина, ќе користиме варијабла reading, и на неа ќе ја придружиме вредноста која ќе ја прочитаме од light level (од менито Input).

3.       На копчето А, повторно ќе се вчита нивото на светлина и ќе се појават две икончиња и буквата М, после пауза од 500 (ms).

4.       На копчето B, ќе се исчисти екранот на микробитот, ќе се појави бројот кој одговара на интензитетит на светлина во просторот каде е микробитот, и по пауза од 500 (ms), повторно ќе се појави буквата М.

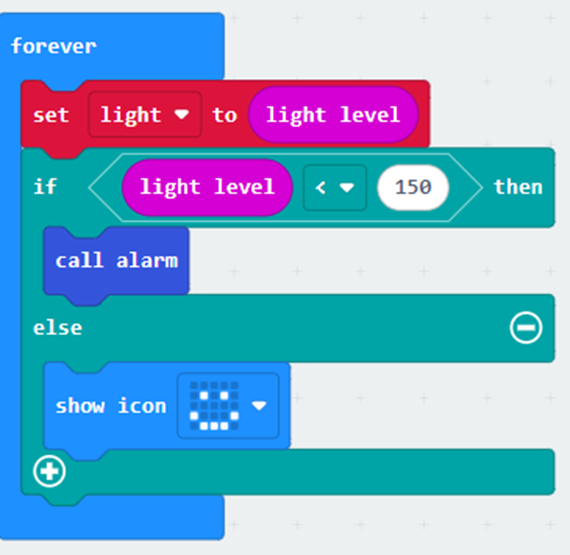

Вежба2: Светлосен аларм со микробит

1.       За да креираме аларм кој ќе реагира на светлина, најпрво ги креираме различните сликички кои ќе се појавуваат на микробитот, ги поставуваме во функција (од менито Fun(x)), која ја именуваме како alarm.

2.       Потоа креираме варијабла light, и во циклусот forever, ја поставуваме на light level.

3.       Ако light level е помало од 150, ќе се повика функцијата alarm со командата call alarm, и ќе почнат да се појавуваат сликичките.

4.       Ако light level не е помало од 150, односно ако е поголемо, ќе се прикаже икончето со смајли.

Вежба3: Направи модел на светлосен аларм, така што, ќе се вклучи сонце што трепка ако светлината е поголема од 100, и месечина, ако е светлината помала од 100.

Уред „Микро:бит“

 Уред „Микро:бит“ е џебен компјутер создаден во Велика Британија со цел да им помогне на децата во основно училиште да научат кодирање, критичко размислување и решавање на проблеми.

Овој мал, но моќен компјутер содржи процесор, сензори на акцелерометар и магнетометар, компас, блутут и USB конекција, дисплеј кој се состои од 25 LED диоди и две програмибилни копчиња и може да се напојува со USB или надворешна батерија. Двете програмабилни копчиња може да се користат за контрола на игри или паузирање и прескокнување на песни на плејлиста.

БиБиСи и уште 25 други партнери, вклучително и Британскиот совет, го дизајнираа овој уред со цел да ги запознаат децата со кодирањето на возбудлив и привлечен начин, при што, во 2016 година, на новата генерација конечно ѝ беше вратена контролата врз технологијата.

Преку користење на уред „Микро:бит“, учениците можат да работат заедно за да ги решат секојдневните проблеми и веднаш да ги почувствуваат придобивките од сопствената работа, што доведува до чувство на достигнување и задоволство од сработеното. Оваа работа, исто така, ја развива мотивацијата за понатамошно посветување на учењето и истражувањето, што може да доведе до интерес за иновации и претприемништво кај младите луѓе. Проблемите кои учениците сакаат да ги решат со користење на уред „Микро:бит“ може да бидат најразлични: од создавање на едноставни детектори за чад до решавање на навистина комплексни проблеми со кои се соочуваат, како што е намалување на емисијата на јаглерод диоксид.

Ресурси:

1. Официјалната страна на Microbit едукативната платформа е достапна на https://microbit.org/
2. Youtube каналот на British Council North Macedonia е достапен на следниот линк.
3. Youtube листата за „Микро:бит“ проекти на македонски јазик е достапна на следниот линк.
4. Успешни приказни од училишната практика во училиштата се достапни на следниот линк.

Microsoft платформата за кодирање со Микро:бит е достапна на следниот линк.

Basic Projects
1. Dice
2. Flashing Heart (Step-by-step tutorial)

Проект: Креирање семафор со помош на микробит

Traffic light

Проект: Креирање компас со микробит

Компас
